工程項目中柴油發電機組臺數的選定
瀏覽數量: 22 作者: 本站編輯 發布時間: 2021-11-03 來源: 本站
工程項目中,用電設備消防負荷( 消防泵、火災報警系統等) 和非消防重要負荷( 集裝箱的冷藏箱、高層建筑客梯和生活水泵) 均需要第二路電源,在沒有2 路高壓電源的情況下,要選用柴油發電機組。
結合 GB 50052—2009《供配電系統設計規范》,備用電源是指正常電源斷電時非安全原因下的供電電源,可以理解為用于非消防重要負荷的后備電源; 應急電源是指正常電源斷電時關乎人和家畜人身安全的供電電源,可以理解為消防負荷的后備電源。GB 50052—2009第 3.0.9 條規定: 備用電源的負荷嚴禁接入應急供電系統。起初認為是要設置2臺柴油機組:一臺柴油機組用作非消防負荷的備用電源,另一臺柴油機組用作消防負荷的應急電源。實際工程案例也有這種做法,但是再次細讀規范條文,應是從柴油機組的饋電屏后分回路配電,規范的意圖是消防和非消防不關聯,如同變壓器下的低壓母線上接入兩種負荷,未強制把不同負荷類別分到不同變壓器下( 消防電源的主供和備供除外) ,只要不接在同一總饋線開關上。

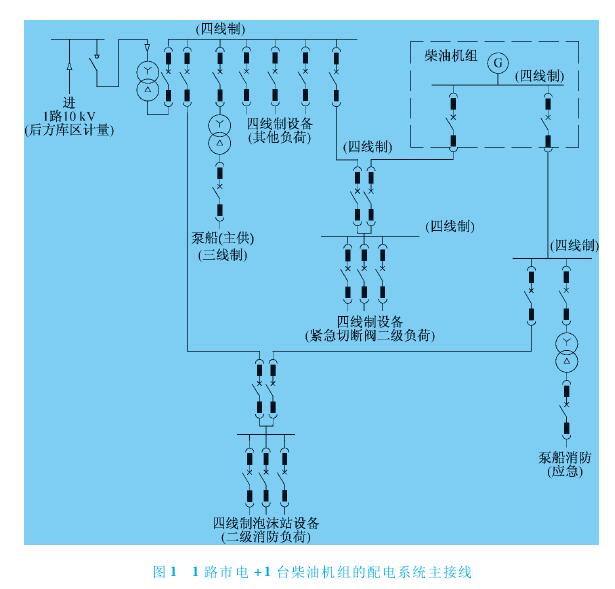

1 路市電+1臺柴油發電機組的配電系統主接線如圖1所示。2路市電+1臺柴油機組的配電系統主接線如圖2所示。圖1、圖2中,配電系統采用1臺柴油機組同樣可以滿足一級負荷的要求。
